MISURATORE DI CAMPO COMBO DVB-T/T2 DVB-S/S2 ANALIZZATORE DI SPETTRO ANALISI HD CON ANTENNA AMPLIFICATA

Descrizione

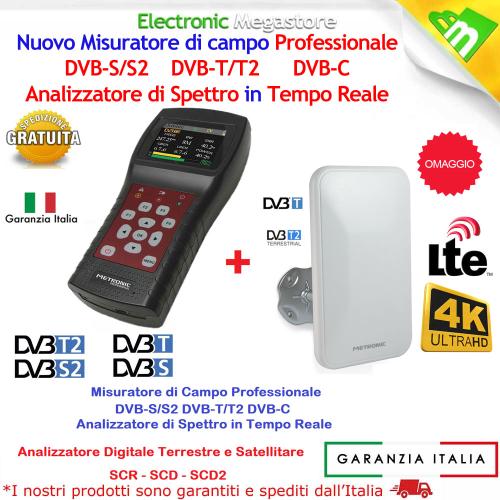

Misuratore di campo TV/SAT + antenna amplificata metronic 415991
Strumento professionale con analizzatore di spettro in tempo reale, per analisi di segnali
digitali SAT+DTT e TV via cavo. Dotato di funzione SCR e SCD fino a 8 utenze, funzione
SCD2 fino a 32 utenze e funzione di puntamento e comando di una parabola motorizzata.

DISPLAY : 2.4’’, 320x240 LCD a colori con retroilluminazione
PROCESSORE : STM32F103VCT6 Cortex-M3, 72MHz, 32bit

FEC :

DVBS: 1/2, 2/3, 3/4, 5/6, 7/8
DVBS2: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
DVBT: 1/2, 2/3, 3/4, 5/6, 7/8
DVBT2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6

VANTAGGI
- Compatibile: DVB-S/S2, DVB-T/T2, DVB-C.
- OSD con funzioni complete, semplici da utilizzare.
- Capacità di memorizzazione fino a 20 satelliti.
- Capacità di memorizzazione fino a 8 TPs per ciascun satellite
- Dotato di porta mini-USB per interventi di assistenza tecnica e ripristino.
- Identificazione dei satelliti, transponder e multiplex terrestri o via cavo.
- Riconoscimento del tipo di protocollo DiSEqC utilizzato.
- Rappresentazione dello spettro di potenza (terrestre/satellitare/cavo) in
funzione della frequenza con due diverse unità di misura (dBm o dBµV).
- Rappresentazione della costellazione ossia del tipo di modulazione
utilizzata per la trasmissione del segnale.
- Alimentazione per amplificatori d’antenna selezionabile tra 5 e 12V continui.

Tuner e demodulatore satellitare
BANDA DI FREQUENZA 950 ÷ 2150 MHz
CONNETTORE DI INGRESSO "F" maschio + adattatore
RANGE DI MISURA SATELLITARE 35 ÷ 90 dBuV
MODULAZIONE/DEMODULAZIONE QPSK, 8QPSK,16APSK,32APSK
CONSTELLAZIONE 8PSK, QPSK, 16APSK, 32APSK
ALIMENTAZIONE LNB 13/18 VDC, 500 mA (max)
FREQUENZA DI CONTROLLO COMMUTATORE LNB 22 KHz
PROTOCOLLI DISEQC 1.0 / 1.1 / 1.2 / USALS
SYMBOL RATE 1 ÷ 45Mbps
INTERVALLO FREQUENZE SCR 1000 ÷ 3000 MHz

Tuner e demodulatore terrestre/ via cavo
BANDA DI FREQUENZA 44 ÷ 870 MHz
CONNETTORE DI INGRESSO 9.52mm femmina
IMPEDENZA RADIO FREQUENZA 75OHM
LARGHEZZA DI BANDA DVB-T PER SINGOLO MULTIPLEX 6,7,8 MHz
MODULAZIONE/DEMODULAZIONE QPSK,16-QAM,64-QAM,256QAM
MODALITÀ FFT 1K, 2K, 4K, 8K, 16K,32K automaticamente selezionati
INTERVALLO DI GUARDIA DVBT/T2 1/4, 1/8, 1/16, 1/32,1/128, 19/128, 19/256
RANGE DI MISURA DVBC 30dBµV ~ 100dBµV

Alimentazione
INPUT MISURATORE DI CAMPO 12VDC, 1200mA
BATTERIA A LI-ON 1400mAh (ricarica in 2h, durata 4h)
INPUT ALIMENTATORE DA RETE 100 – 240VAC 50/60Hz 0.3A

Caratteristiche fisiche
DIMENSIONI 180 x 40 x 27 mm
PESO 236gr
TEMPERATURA DI LAVORO 0 ÷ 40°C

antenna amplificata metronic 415991
L' antenna permette una ricezione di banda adattata al nuovo standard LTE (banda UHF tra 470-790 MHz)
Consente la ricezione dei canali DTT (anche in HD), riducendo al minimo le interferenze prodotte dalle trasmissioni 4G
Il guadagno di 40dB garantisce un'ottima capacità di ricezione senza interferenze
Corredata di alimentatore 220V
