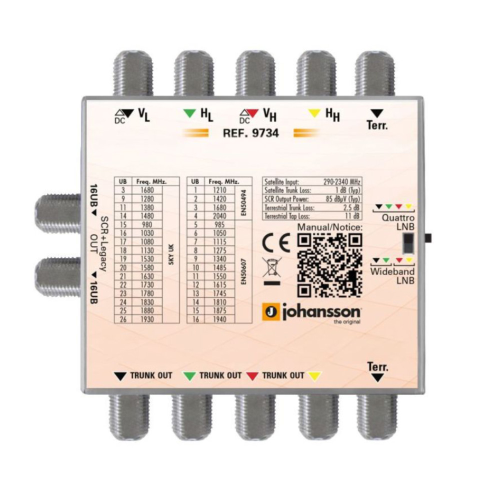

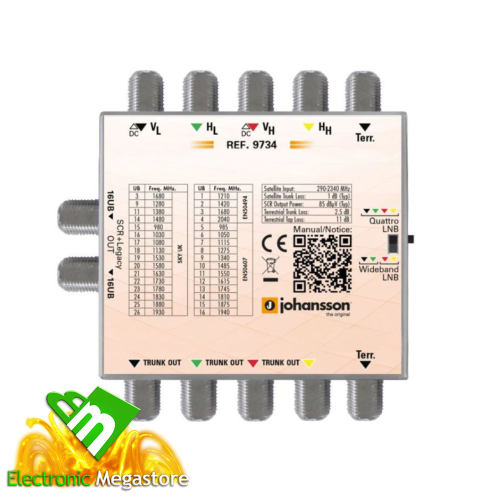

MULTISWITCH DCSS OFFEL 15-734 MSW52 5IN-5OUT-2OUT DER 16 USER BAND

MULTISWITCH DCSS 2 USCITE DERIVATE DCSS/LEGACY TV-SAT
ART. 15-734 - SERIE MSW52 DCSS

DESCRIZIONE PRODOTTO

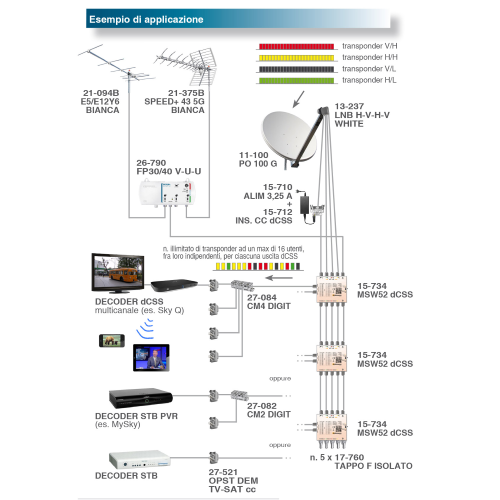

Ideale per la distribuzione dei segnali SAT, con miscelazione dei segnali TV.
Dotato di due uscite dCSS/Legacy. Se utilizzate in modalità dCSS, ogni uscita consente di distribuire un numero potenzialmente illimitato di transponder ad un massimo di 16 utenti, fra loro indipendenti.
Il segnale terrestre è in miscelazione passiva per evitare eventuali problemi dati dall'intermodulazione.
Per l'alimentazione necessaria al funzionamento del multiswitch e dell'LNB occorre un alimentatore esterno (art. 15-710 ALIM 3,25 A) da collegare su una delle polarità V/L o V/H mediante inseritore di tensione (art. 15-712 INSERITORE CC dCSS).
Compatibile con tutti i decoder Legacy e quelli che supportano gli standard SCR/Sky (vedi tabella Configurazione frequenze dCSS).
Utilizzabile sia in abbinamento a LNB H-V-H-V che in abbinamento a LNB Wideband.
Installare il multiswitch in un luogo ben aerato, mantenendo una distanza minima di 15 cm attorno al dispositivo per assicurare sufficiente ventilazione.

CARATTERISTICHE DEL PRODOTTO
• Canalizzazione digitale ad alta densità
• Dotato di AGC (regolazione automatica del guadagno)
• Elevato isolamento tra ingressi ed uscite
• Selezione automatica modalità Legacy o SCR/dCSS
• Segnale terrestre in miscelazione passiva

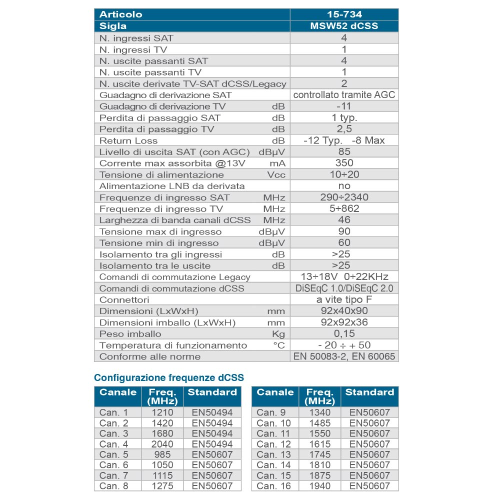

SPECIFICHE TECNICHE
- N. ingressi SAT 4
- N. ingressi TV 1
- N. uscite passanti SAT 4
- N. uscite passanti TV 1
- N. uscite derivate TV-SAT dCSS/Legacy 2
- Guadagno di derivazione SAT controllato tramite AGC
- Guadagno di derivazione TV dB -11
- Perdita di passaggio SAT dB 1 typ.
- Perdita di passaggio TV dB 2,5
- Return Loss dB -12 Typ. -8 Max
- Livello di uscita SAT (con AGC) dBµV 85
- Corrente max assorbita @13V mA 350
- Tensione di alimentazione Vcc 10÷20
- Alimentazione LNB da derivata no
- Frequenze di ingresso SAT MHz 290÷2340
- Frequenze di ingresso TV MHz 5÷862
- Larghezza di banda canali dCSS MHz 46
- Tensione max di ingresso dBµV 90
- Tensione min di ingresso dBµV 60
- Isolamento tra gli ingressi dB >25
- Isolamento tra le uscite dB >25
- Comandi di commutazione Legacy 13÷18V 0÷22KHz
- Comandi di commutazione dCSS DiSEqC 1.0/DiSEqC 2.0
- Connettori a vite tipo F
- Dimensioni (LxWxH) mm 92x40x90
- Dimensioni imballo (LxWxH) mm 92x92x36
- Peso imballo Kg 0,15
- Temperatura di funzionamento °C - 20 ÷ + 50
- Conforme alle norme EN 50083-2, EN 60065
