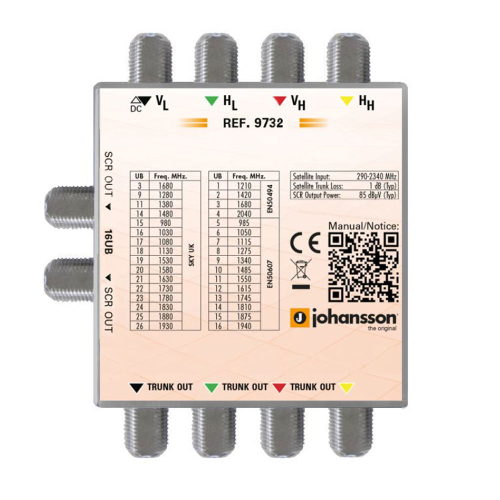

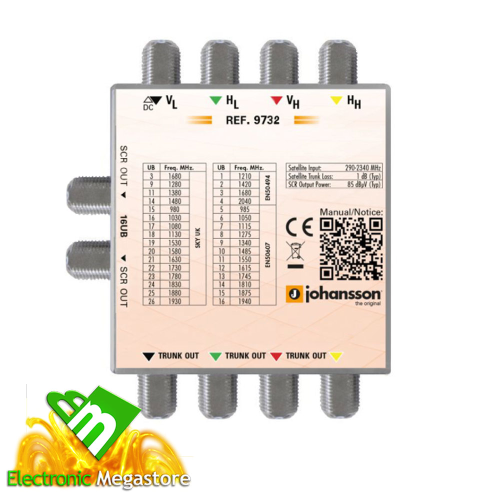

MULTISWITCH DCSS OFFEL 15-732 MSW42 4IN-4OUT-2OUT DER 16 USER BAND

MULTISWITCH DCSS - 2 USCITE DERIVATE DCSS SAT
ART. 15-732 - MSW42 DCSS

DESCRIZIONE PRODOTTO
Ideale per la distribuzione dei segnali SAT. Dotato di due uscite dCSS, ciascuna delle quali consente di distribuire un numero potenzialmente illimitato di transponder ad un massimo di 16 utenti, fra loro indipendenti.

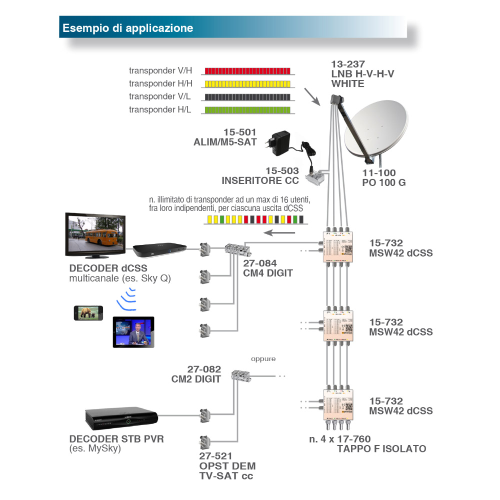

Per l'alimentazione necessaria al funzionamento del multiswitch e dell'LNB occorre un alimentatore esterno da collegare su ognuna delle uscite derivate (art. 15-711 ALIM 0,5 A/2) oppure sulla polarità V/L (art. 15-501ALIM/M5-SAT) mediante inseritore di tensione (art. 15-503 INSERITORE CC).
Il dispositivo si avvia in modalità di installazione per controllarne la funzionalità e la corretta installazione.
In questa modalità il controllo automatico del guadagno non è attivo (sono necessari i comandi per attivare l'AGC). Durante l’installazione il multiswitch converte i 2 transponder TP 58 (11881 V) sulla frequenza d’uscita IF 1281 MHz e TP 101 (12731 H) sulla frequenza d’uscita IF 2131 MHz.
Dopo aver ricevuto un comando DiSEqC, il multiswitch commuta nella modalità di funzionamento SCR/dCSS.
Collegare alle uscite solo decoder che supportino gli standard SCR/Sky (vedi tabella Configurazione frequenze dCSS).
Installare il multiswitch in un luogo ben aerato, mantenendo una distanza minima di 15 cm attorno al dispositivo per assicurare sufficiente ventilazione.

CARATTERISTICHE DEL PRODOTTO
• Canalizzazione digitale ad alta densità
• Dotato di AGC (regolazione automatica del guadagno)
• Elevato isolamento tra ingressi ed uscite
• Avvio in modalità di installazione

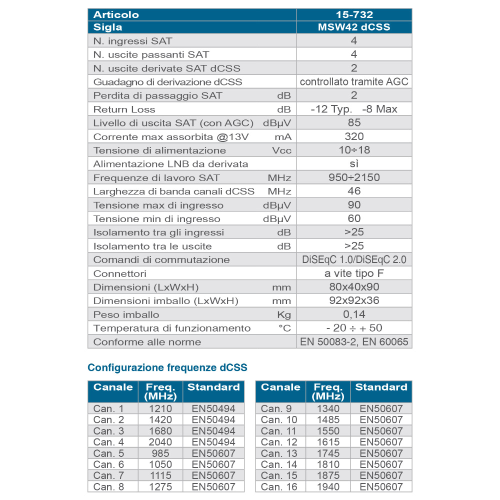

SPECIFICHE DEL PRODOTTO
- N. ingressi SAT 4
- N. uscite passanti SAT 4
- N. uscite derivate SAT dCSS 2
- Guadagno di derivazione dCSS controllato tramite AGC
- Perdita di passaggio SAT dB 2
- Return Loss dB -12 Typ. -8 Max
- Livello di uscita SAT (con AGC) dBƒÊV 85
- Corrente max assorbita @13V mA 320
- Tensione di alimentazione Vcc 10�€18
- Alimentazione LNB da derivata si
- Frequenze di lavoro SAT MHz 950�€2150
- Larghezza di banda canali dCSS MHz 46
- Tensione max di ingresso dBƒÊV 90
- Tensione min di ingresso dBƒÊV 60
- Isolamento tra gli ingressi dB >25
- Isolamento tra le uscite dB >25
- Comandi di commutazione DiSEqC 1.0/DiSEqC 2.0
- Connettori a vite tipo F
- Dimensioni (LxWxH) mm 80x40x90
- Dimensioni imballo (LxWxH) mm 92x92x36
- Peso imballo Kg 0,14
- Temperatura di funzionamento �‹C - 20 �€ + 50
- Conforme alle norme EN 50083-2, EN 60065
