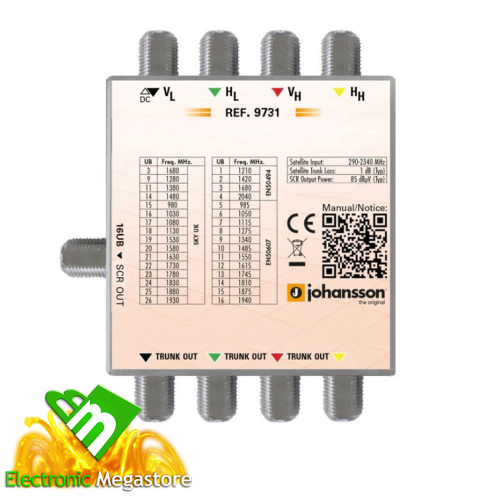

MULTISWITCH DCSS OFFEL 15-731 MSW41 4IN-4OUT-1OUT DER 16 USER BAND

MULTISWITCH DCSS - 1 USCITA DERIVATA DCSS SAT
ART. 15-731 - MSW41 DCSS

DESCRIZIONE PRODOTTO
Ideale per la distribuzione dei segnali SAT. Dotato di un'uscita dCSS che consente di distribuire un numero potenzialmente illimitato di transponder ad un massimo di 16 utenti, fra loro indipendenti.

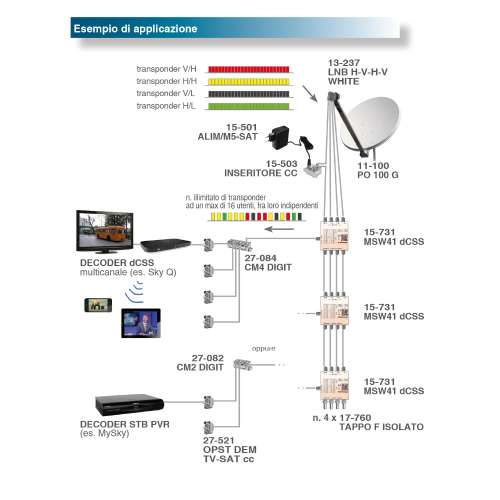

Per l'alimentazione necessaria al funzionamento del multiswitch e dell'LNB occorre un alimentatore esterno da collegare sull'uscita derivata(art. 15-711 ALIM 0,5 A/2) oppure sulla polarità V/L (art. 15-501 ALIM/M5-SAT) mediante inseritore di tensione (art. 15-503 INSERITORE CC).
Il dispositivo si avvia in modalità di installazione per controllarne la funzionalità e la corretta installazione. In questa modalità il controllo automatico del guadagno non è attivo (sono necessari i comandi per attivare l'AGC). Durante l’installazione il multiswitch converte i 2 transponder TP 58 (11881 V) sulla frequenza d’uscita IF 1281 MHz e TP 101 (12731 H) sulla frequenza d’uscita IF 2131 MHz. Dopo aver ricevuto un comando DiSEqC, il multiswitch commuta nella modalità di funzionamento SCR/dCSS.
Collegarealle uscite solo decoder che supportino gli standard SCR/Sky (vedi tabella Configurazionefrequenze dCSS).
Installare il multiswitch in un luogo ben aerato, mantenendo una distanza minima di 15 cm attorno al dispositivo per assicurare sufficiente ventilazione.

CARATTERISTICHE
• Canalizzazione digitale ad alta densità
• Dotato di AGC (regolazione automatica del guadagno)
• Elevato isolamento tra ingressi ed uscite
• Avvio in modalità di installazione

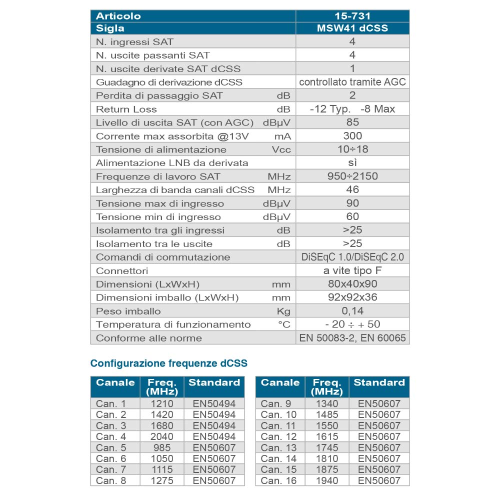

SPECIFICHE
- Articolo 15-731
- Sigla MSW41 dCSS
- N. ingressi SAT 4
- N. uscite passanti SAT 4
- N. uscite derivate SAT dCSS 1
- Guadagno di derivazione dCSS controllato tramite AGC
- Perdita di passaggio SAT dB 2
- Return Loss dB-12 Typ. -8 Max
- Livello di uscita SAT (con AGC) dBµV 85
- Corrente max assorbita @13V mA 300
- Tensione di alimentazione Vcc 10÷18
- Alimentazione LNB da derivata sì
- Frequenze di lavoro SAT MHz 950÷2150
- Larghezza di banda canali dCSS MHz 46
- Tensione max di ingresso dBµV 90
- Tensione min di ingresso dBµV 60
- Isolamento tra gli ingressi dB >25
- Isolamento tra le uscite dB >25
- Comandi di commutazione DiSEqC 1.0/DiSEqC 2.0
- Connettori a vite tipo F
- Dimensioni (LxWxH) mm 80x40x90
- Dimensioni imballo (LxWxH) mm 92x92x36
- Peso imballo Kg 0,14
- Temperatura di funzionamento °C- 20 ÷ + 50
- Conforme alle norme EN 50083-2, EN 60065
