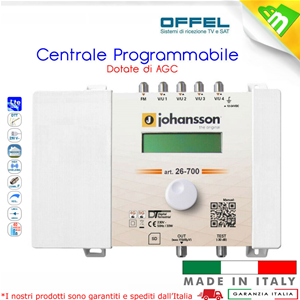

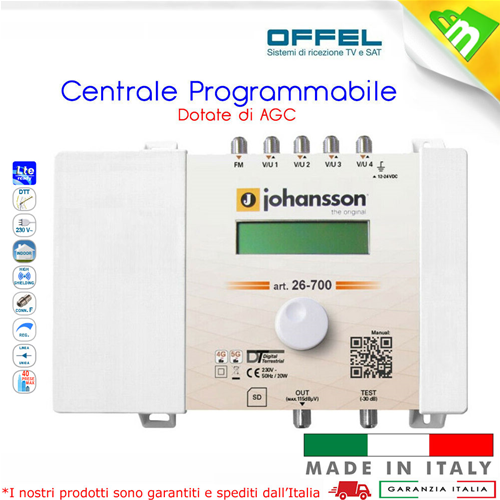

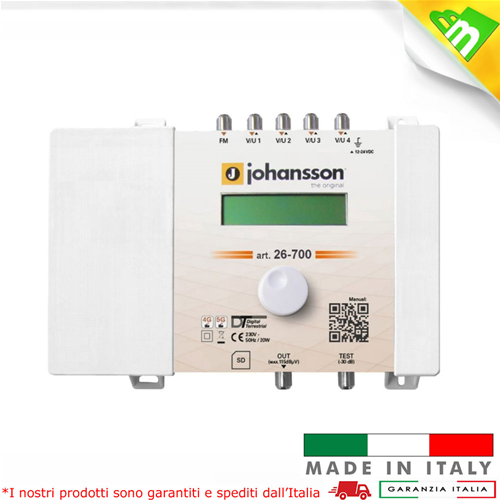

Centrale a filtri programmabili per 50 canali REVOLUTION art. 26-700

Centrale a filtri programmabili per 50 canali
art. 26-700
REVOLUTION

Centrale per interno a filtri programmabili, ideale per l'amplificazione dei segnali DTT in impianti TV di medio/piccole dimensioni. Ideale nelle aree in cui i segnali vengono ricevuti da direzioni diverse e con livelli di potenza differenti tra loro.
Permette di processare fino a 50 canali TV diffusi via etere.
I canali selezionati possono essere ricevuti singolarmente (tramite il menu "Aggiungi 1 canale", es. 21) oppure a gruppi di due canali adiacenti (tramite il menu "Aggiungi 2 canali", es. 21+22).
Se i canali vengono selezionati tutti singolarmente è possibile riceverne fino ad un massimo di 32.
Se i canali vengono selezionati tutti a gruppi di due canali adiacenti è possibile riceverne fino ad un massimo di 50. Ogni canale di banda VHF o UHF ricevuto singolarmente può essere convertito su qualsiasi altro canale nelle bande VHF o UHF.
E' dotata di filtro LTE automatico:
•se i canali impostati sugli ingressi sono inferiori al canale E48, si attiva il filtro a 694 MHz;
•se i canali impostati sugli ingressi sono inferiori al canale E60, si attiva il filtro a 790 MHz;
•se i canali impostati sugli ingressi sono superiori al canale E60, il filtro LTE resta disattivato.
Realizzata in contenitore schermato dotato di connettori a vite tipo F.
Interfaccia utente tramite display LCD e manopola di selezione. Ha uno slot per scheda SD (non inclusa), con cui è possibile copiare la configurazione o caricare una configurazione esistente.
Dotata di 5 ingressi, tutti amplificati: 1 ingresso FM dotato di regolazione di guadagno 0÷20 dB e 4 ingressi VHF/UHF dotati di AGC (regolazione automatica del guadagno).
La selezione del primo canale stabilisce se l'ingresso che si sta programmando è VHF o UHF. Ciò significa che canali di banda VHF e canali di banda UHF non possono essere combinati nello stesso ingresso.
E' possibile abilitare il passaggio di tensione per la telealimentazione a 12 V o 24 V (max 100 mA per 4 ingressi).
Dotata di un'uscita e di un'uscita monitor (-30 dB).
La banda VHF si estende dal canale E05 fino al canale E12 (174÷230 MHz).
La banda UHF si estende dal canale E21 fino al canale E69 (470÷862 MHz).

Caratteristiche
•Permette di elaborare fino a 50 canali, con in più la possibilità di convertire i canali ricevuti singolarmente
•Lettura livello di ingresso e di uscita tramite display
•Filtro di canale ad alta selettività (>35dB sui canali adiacenti)
•Totale flessibilità nell’assegnazione dei filtri
•LED per l'indicazione della presenza di corrente
•Codice di protezione configurazione per evitare modifiche da utenti non autorizzati.

N. ingressi: 5
Tipo di ingressi: FM - V/U - V/U - V/U - V-U
Gamma di funzionamento MHz: FM: 88 ÷ 108
VHF: 174 ÷ 24
0UHF: 470 ÷ 862
Livello di ingresso dBµ: VFM: 37 ÷ 77
VHF: 401÷ 109
UHF: 401÷ 109
Tensione max di uscita dBµ: VFM: 113 2
VHF/UHF: 113 (1 MUX)
VHF/UHF: 110 (6 MUX)
N. canali programmabili: 50
Aggiunta canali: Singoli o 2 can. adiacenti
Conversioni possibili: Sì, in banda V e U
Guadagno dB: FM: 15 ÷ 35
VHF: > 45
UHF: > 55
Regolazione guadagno: FM: 20 dB
VHF/UHF: AGC
Regolazione del livello di uscita dBµ: VVHF/UHF: 93 ÷ 113(103 di default)
Regolazione di pendenza dB: 9
Selettività ? 1 MHz dB: 35
Opzioni larghezza di banda canale: ottimizzato (default),MER ottimale o filtro più selettivo
Return loss dB: 10
Protezione scariche elettrostatiche: sì, su tutti gli ingressi
Tensione di telealimentazione Vcc: 12 o 24
Corrente erogabile mA: 100 (per 4 ingressi)
Tensione di rete: 230 V~ ±10% 50Hz
Consumo W: 20
Classe di isolamento: II
Porta SD: Sì
Dimensioni (LxWxH)mm: 220x165x55
Dimensioni imballo (LxWxH)mm: 270x225x70
Peso imballo Kg: 1,183
Peso netto Kg: 0,078
Temperatura di funzionamento °C: -5 ÷ +50
Conforme alle norme: EN 55083-2, EN 60065
